Descrição

ESPECIFICAÇÕES

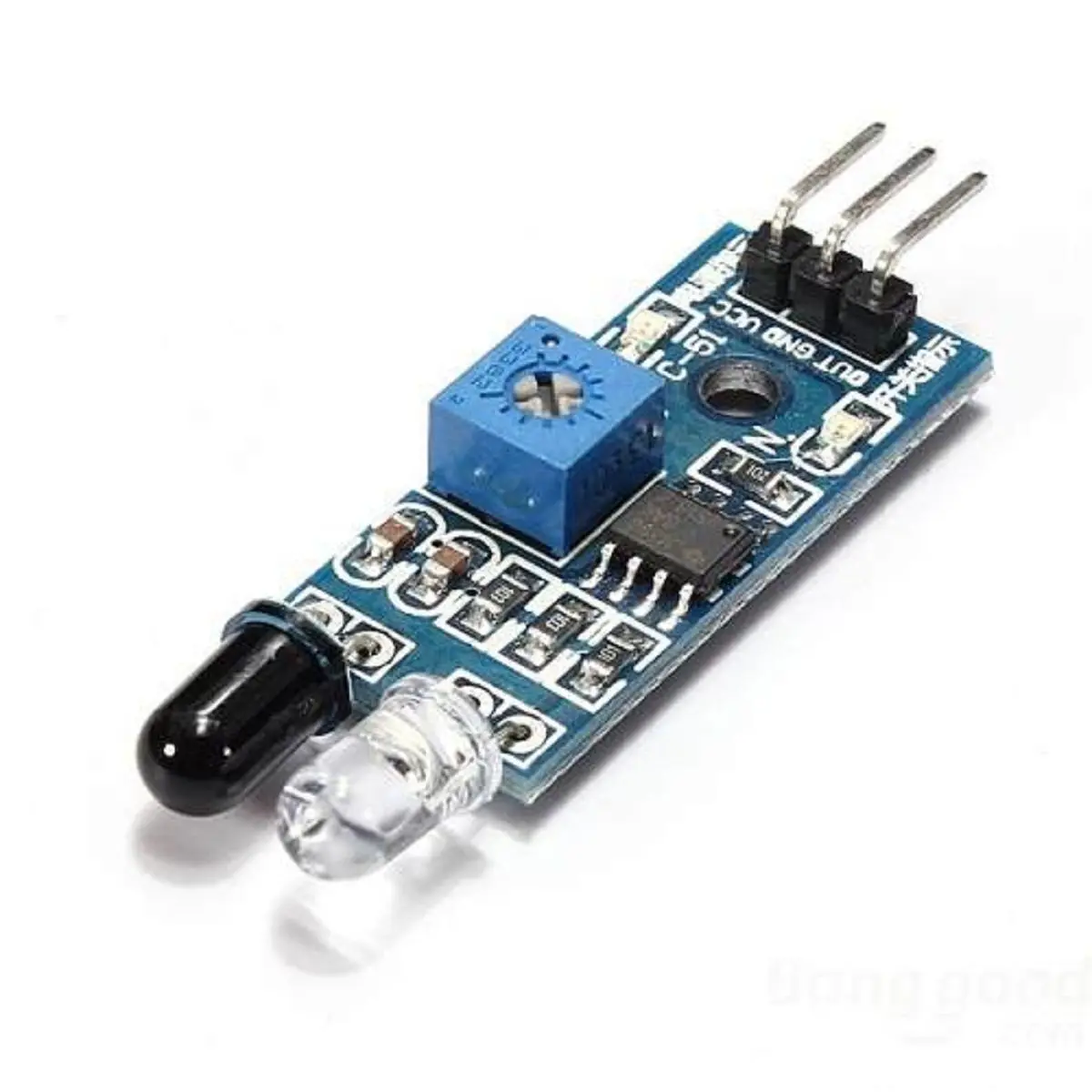

1. Quando o módulo detectar um obstáculo na frente do sinal, acenderá um led indicador luminoso  no nível ajustado, , o módulo detecta a distância de 2 a 30 cm, ângulo de detecção 35 °.

A distância que poderá detectar  é ajustavel através de potenciômetro de ajuste no sentido horário para aumentar a distância de detecção e sentido anti-horário para reduzir a distância de detecção.

2. Sensores infravermelhos ativos para detectação reflectida,  a forma da reflectividade do intervalo de detecção alvo é crítica. A distância de detecção mínimo que o led preto e branco estão refletindo para detectar pequenos objetos de uma pequena área

3. a porta de saída OUT módulo sensor pode ser conectado diretamente à porta IO microcontrolador, você pode acionar diretamente a um relé de 5V; Conexão: VCC-VCC; GND-GND; OUT-IO

4 utiliza o LM393 comparador de tensão estável.

5. Pode ser usado para os módulos de fonte de alimentação de 3-5V DC. Quando o aparelho é ligado, o indicador de alimentação acende um led vermelho;

6 com furos de 3mm, para instalação e  fácil fixação.

7 tamanho da placa:. 3,1 cm * 1,5 cm

8. Cada módulo tem um comparador a tensão de linear que pode ser ajustado pelo potenciômetro.

Descrição da Interface (3 fios):

1 VCC: Tensão 3.3V-5V externo (pode ser conectado diretamente a 5v ou 3.3v do microtrolador)

2 GND:. GND

3 OUT:. Interfaces de saída digital (0 e 1)

Itens inclusos

2 Sensores de Obstáculo Infravermelho Arduino Smart Car
